安裝方法種類
大口徑PE給水管道系統(tǒng)主要采用熱熔對接方式進行連接；小口徑采用熱熔承插連接； 當與金屬管道等其它管道連接，必須采用法蘭連接；小口徑管道也可用鋼塑過渡接頭連接；位置特殊，施工難度較大的位置
一、熱熔對接安裝
熱熔對接是采用熱熔對接焊機來加熱管端(熱熔對接溫度為210+10℃)，待管端熔化后，迅速將其貼合，保持一定的壓力，經冷卻達到熔接的目的。適用管徑范圍：dn≥90mm
操作步驟：
1、將需安裝連接的兩根PE管材同時放在熱熔器夾具上(夾具可根據(jù)所要安裝的管徑大小更換夾塊)，每根管材另一端用管支架托起至同一水平面。
2、用電動旋刀分別將管材端切平整，確保兩管材接觸面能充分吻合。
3、將電加熱板升溫至210℃，放置兩管材端面中間，操作電動液壓裝置使兩管端面同時完全與電熱板接觸加熱。
4、抽掉加熱板，再次操作液壓裝置，使己熔融的兩管材端面充分對接并鎖定液壓裝置(防止反彈)。
5、保持一定冷卻時間松開，操作完畢。
6、施工完畢，須經試壓驗收合格后，方可埋土投入使用
|
公稱壁厚 |
對接工藝 |
|||
|
1：預熱 |
2：熔融 |
3：切換 |
4：對接 |
|
|
預熱壓力：0.15MPa |
壓力：0.01MPa |
允許大 |
焊接壓力： |
|
|
2～3.9
|
0.5
|
30～40
|
4
|
4～5
|
|
4.3～6.9
|
0.5
|
40～70
|
5
|
6～10
|
|
7.0～11.4
|
1.0
|
70～120
|
6
|
10～16
|
|
12.2～18.2
|
1.0
|
120～170
|
8
|
17～24
|
|
20.1～25.5
|
1.5
|
170～210
|
10
|
25～32
|
|
28.3～32.3
|
1.5
|
210～250
|
12
|
33～40
|
采用不同型號的焊機時，上述參數(shù)應作相應的調整
二 、熱熔承插安裝
適用管徑dn≤110mm
操作步驟
1、用割刀或剪刀將PE管根據(jù)安裝需要割斷。
2、在管材插入深度處標記號。
3、將熱熔器加溫在210℃以內。
4、同時熔融PE管材、管件，然后承插(承插到位后待片刻松手，在加熱、承插、冷卻過程中禁止扭動)。
5、自然冷卻。
6、施工完畢后需經試壓驗收合格后，方可封管投入使用。
三、電熔連接
適用管徑dn≤630mm
1、將PE管材完全插入電熔管件內。
2、將專用電熔機兩導線分別接通電熔管件正負兩極。
3、接通電源加熱電熱絲使內部接觸處PE熔融。
4、冷卻完畢。
5、施工完畢后需經試壓驗收合格后，方可封管投入使用。

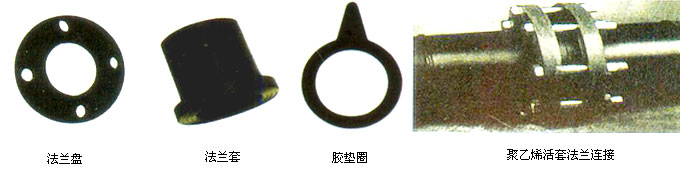

四、法蘭連按，將法蘭盤、法蘭套、膠墊圈三者與所需連接的管材進行活套連接
五、鋼塑過渡接頭連接，或帶螺紋管件連接
1、鋼塑過渡接頭連接是指將PE管與鋼管連接，PE一端采用熱熔承插或熱熔對接安裝，鋼管一端通過氬弧焊接達到連接目的的。適用管徑dn≤315mm
